氣相硅膠 低度數可壓延不粘輥

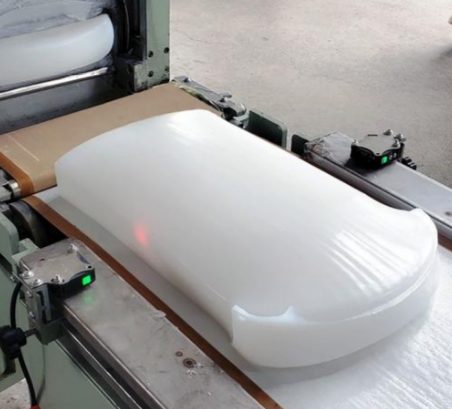

      这款A10-30度硅胶在压延工艺中实现‌无气泡‌且‌不粘辊‌，主要得益于其‌低门尼粘度配方特性‌、‌严格的原料预处理‌以及‌精准的压延工艺控制‌。这并非单一因

素作用，而是材料本征性能与工程工艺匹配的结果。

‌无气泡的关键：高可塑性与排气工艺‌

低门尼粘度‌：通常具有较低的门尼粘度，胶料流动性好，在压延辊隙间易于延展和填充，内部空气易随胶料流动排出，不易被包裹形成气泡 。

真空脱泡预处理‌：在压延前，混炼胶通常经过‌真空捏合或静置脱泡‌处理，提前排除混炼过程中卷入的空气及低分子挥发物，从源头消除气泡隐患 。

‌辊温梯度控制‌：压延机各辊筒设置合理的温度梯度（通常进料端温度略低，出料端略高或保持恒温），避免局部过热导致硅胶中残留溶剂或水分瞬

间气化产生微孔 。‌‌

‌不粘辊的关键：表面能与工艺参数匹配‌

非极性表面特性‌：硅橡胶本身为非极性高分子，表面能较低，与金属辊筒（通常为镀铬钢）的亲和力弱，天然具备较好的脱模倾向，不易像极性

橡胶（如NR、SBR）那样发生化学吸附或强物理粘附 。

‌辊面光洁度与温度‌：压延辊表面经过高精度抛光（镜面处理），且温度控制在硅胶的‌粘流态但未达粘着临界点‌。温度过高会增加分子链活动性导致

粘辊，过低则弹性大易断裂；KE951的工艺窗口较宽，易找到“既不粘辊又能良好塑化”的最佳温度点 。

‌适量隔离剂/爽滑剂‌：配方中可能添加了微量的‌白油、硅油或特定脂肪酸盐‌作为内润滑剂，迁移至胶料表面形成微观隔离层，进一步降低与金属辊

的摩擦系数，防止粘附 。‌‌

关键工艺控制点

‌辊速比与存料量‌：保持适当的辊速比（如1:1.1~1.2）产生剪切热促进塑化，同时控制辊前存料量（三角包）适中，过多易卷入空气，过少则剪切

不足导致表面粗糙。

‌环境湿度控制‌：硅胶虽疏水，但混炼胶若吸潮，高温压延时水分蒸发会起泡。生产环境需保持干燥，原料使用前需充分烘干 。

‌硫化剂添加时机‌：若为未硫化胶片压延，需确保硫化剂分散均匀且未提前引发交联，否则焦烧会导致表面缺陷和粘辊风险增加 。‌‌

简言之，硅胶的‌低粘度、高纯净度配方‌结合‌精密温控与辊面处理‌，使其在压延时既能顺畅排气，又能保持与金属辊的适度分离，从而实现高质量

连续生产。
